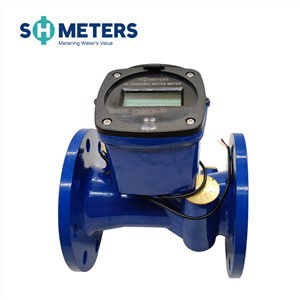

Tuotteen kuvaus
Se on mittauslaite, joka mittaa, tallentaa ja näyttää jatkuvasti anturin läpi virtaavan veden määrää käyttämällä ultraääniaikaeromenetelmää. Lue tämä opas huolellisesti ennen käyttöä, jotta voit käyttää sitä parhaalla mahdollisella tavalla ja välttää turhia menetyksiä.
Tekninen parametri
|
Nimellishalkaisija (mm) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||||||||
|
Suurin virtaus Q4 (m³/h) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 | ||||||||||||||||||||||||
|
Nimellisvirtaus Q3 (m³/h) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | ||||||||||||||||||||||||
|
Siirtymävirtaus Q2 (m³/h) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 | ||||||||||||||||||||||||
|
MinimivirtausQ1 (m³/h) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 | ||||||||||||||||||||||||
|
Käynnistysvirtaus (m³/h) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 | ||||||||||||||||||||||||
|
Max virtaus |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Käänteinen virtaus |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Mittausalue |
Q3/Q1, R250 (R400 muokattavissa) |
||||||||||||||||||||||||||||||||
|
Tarkkuusluokka |
Luokka B |
||||||||||||||||||||||||||||||||
|
Painehäviöluokka |
Pienempi tai yhtä suuri kuin 0,063 MPa |
||||||||||||||||||||||||||||||||
|
Työpaine |
1,6 MPa |
||||||||||||||||||||||||||||||||
|
Lämpötilaluokka |
T30 |
||||||||||||||||||||||||||||||||
|
Lämpötila-alue |
(5-55) astetta |
||||||||||||||||||||||||||||||||
|
Ympäristöluokka |
Sisätiloissa, luokka B |
||||||||||||||||||||||||||||||||
|
Sähkömagneettinen luokka |
E1 (asuin, kaupallinen, teollisuus) |
||||||||||||||||||||||||||||||||
|
Virtalähde |
Sisäänrakennettu litiumakku DC 3,6V |
||||||||||||||||||||||||||||||||
|
Akun kesto |
＞ 10 vuotta |
||||||||||||||||||||||||||||||||
|
Asennusasento |
Mikä tahansa kulma |
||||||||||||||||||||||||||||||||
|
Näyttö |
LCD, 8 numeroa + lisämerkkejä |
||||||||||||||||||||||||||||||||
|
Virtausprofiilin herkkyysluokka |
U10/D5 |
||||||||||||||||||||||||||||||||
|
Tiedonsiirtoliittymä |
RS485 Modbus/ Pulssilähtö/GPRS/NB-IOT/Lorawan |
||||||||||||||||||||||||||||||||
|
Suojausluokka |
IP68 |
||||||||||||||||||||||||||||||||
|
Siedettävä säilytyslämpötila |
-20~60 astetta |
||||||||||||||||||||||||||||||||
|
Staattinen teho |
10μA |
||||||||||||||||||||||||||||||||
|
Käyttövirrankulutus |
45μA |
||||||||||||||||||||||||||||||||
Asennusta koskevat huomautukset
★ Huuhtele putket ennen asennusta soran ja muiden vieraiden esineiden välttämiseksi;
★ Asenna venttiili ja suodatin ennen vesimittaria;
★ Älä koske sähköosaan tai vedä johdoista, jotta vältyt vaurioilta asennuksen aikana.
★ Varaa riittävästi tilaa huoltoa varten asennuksen aikana;
★ Kun vesimittari asennetaan vaakasuoraan tai vinoon, ultraäänivirtausanturi on sijoitettava putkiin
vaakasuoraan ja pystysuoraan asennettuna varmista, että vesi virtaa alhaalta ylöspäin.
★ Huomaa, että putkessa olevan nuolen suunnan tulee olla yhdenmukainen veden virtaussuunnan kanssa asennuksen aikana;
★ Saumalevy on asennettava oikein, jotta vältytään siltä, että aluslevy ei tukkiisi vettä ja vaikuta vesimittarin tarkkuuteen;
★ Vesimittaria ei saa asentaa paikkaan, johon voi vaikuttaa voimakas mekaaninen tärinä;
Erityishuomautuksia: 1. Muista asentaa on-off-venttiili ja suodatin ennen vesimittaria ja toinen on-off-venttiili on suositeltavaa sen jälkeen huoltoa varten;
★ Jos ultraäänivesimittari asennetaan laipan läpi, varmista, että vesimittarin laipan ja putken laipan välinen yhdensuuntaisuus on enintään 0,5 % laipan ulkohalkaisijasta ja alle 2 mm, muuten se voi johtaa vesimittarin vaurioitumiseen.
★ Ennen kuin käytät tätä vesimittaria, putki on täytettävä vedellä, muuten se johtaa epätarkkuuteen tai jopa epätarkkuuteen.
★ Vesimittaria asennettaessa tulee varata sen pituus DN*10 vesimittarin eteen. Tai se kannattaa varata DN*5 pituudelta vesimittarin takaa.
★ Vesimittarin tulee päivittää näyttö 4 sekunnin välein ja lukea vesimittarista (mukaan lukien aloitusarvo ja loppu
arvo) vähintään 4 s venttiilin sulkemisen jälkeen vesimittaria testattaessa, muuten testitulokset voivat vaikuttaa;
★ Varmista, että väliaineen virtaus on vesimittarin virtausalueella testin ja käytön aikana, muuten se voi johtaa
vesimittarin vaurioituminen;
★ Jos käytön aikana ilmenee toimintahäiriöitä (esim. mittaus epäonnistui tms.), ota yhteyttä asianomaiseen hallintoosastoon
välittömästi äläkä korjaa sitä itse;
★ Tuotteessa on kertakäyttöinen purkamisenestotiiviste, jonka saa poistaa vain valtuutettu henkilöstö, tai
muussa tapauksessa se suljetaan pois ilmaisesta huoltopalvelusta.
