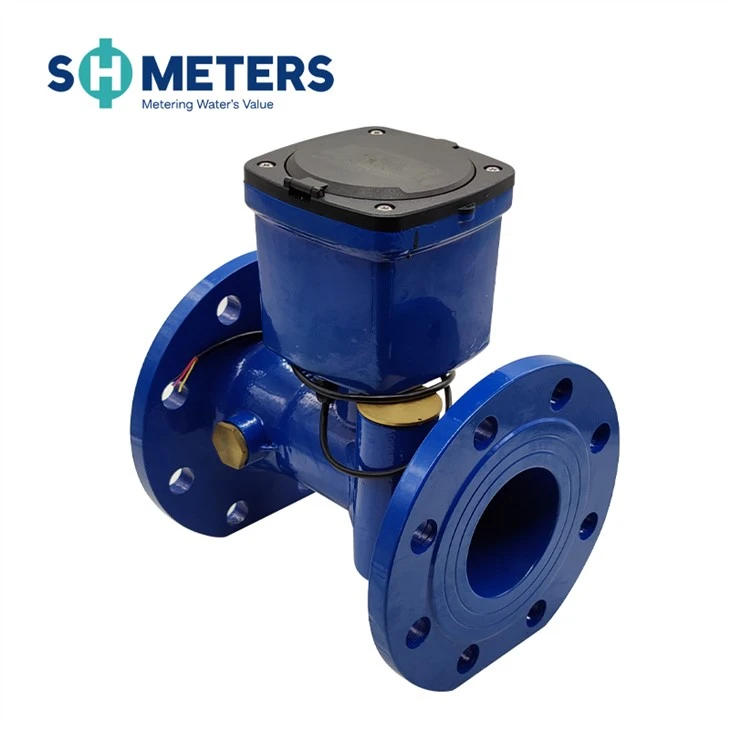

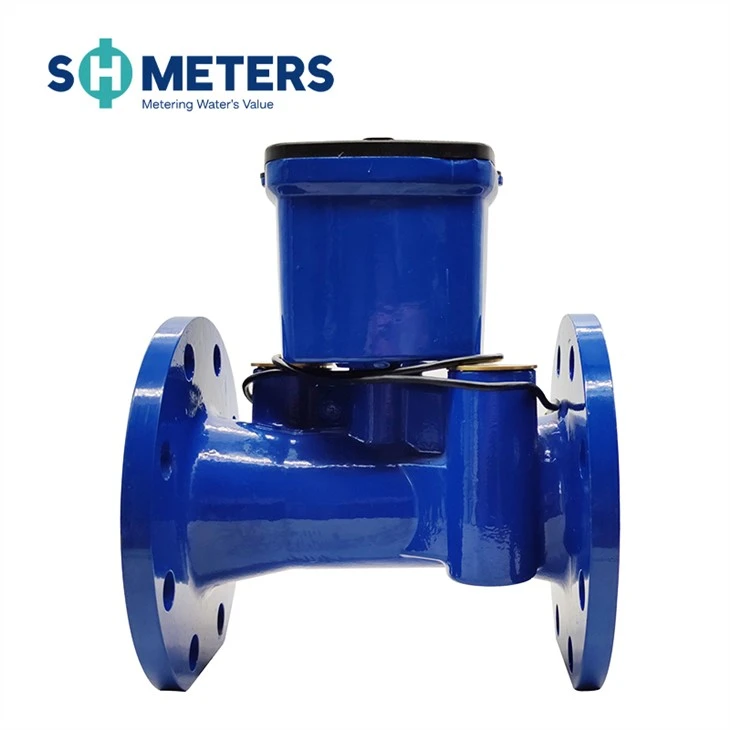

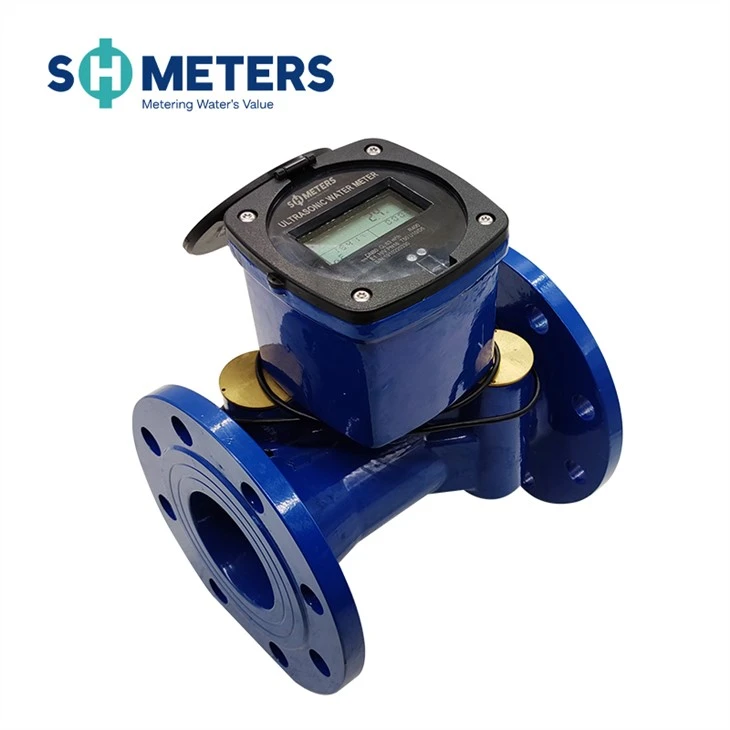

Tuotteen kuvaus

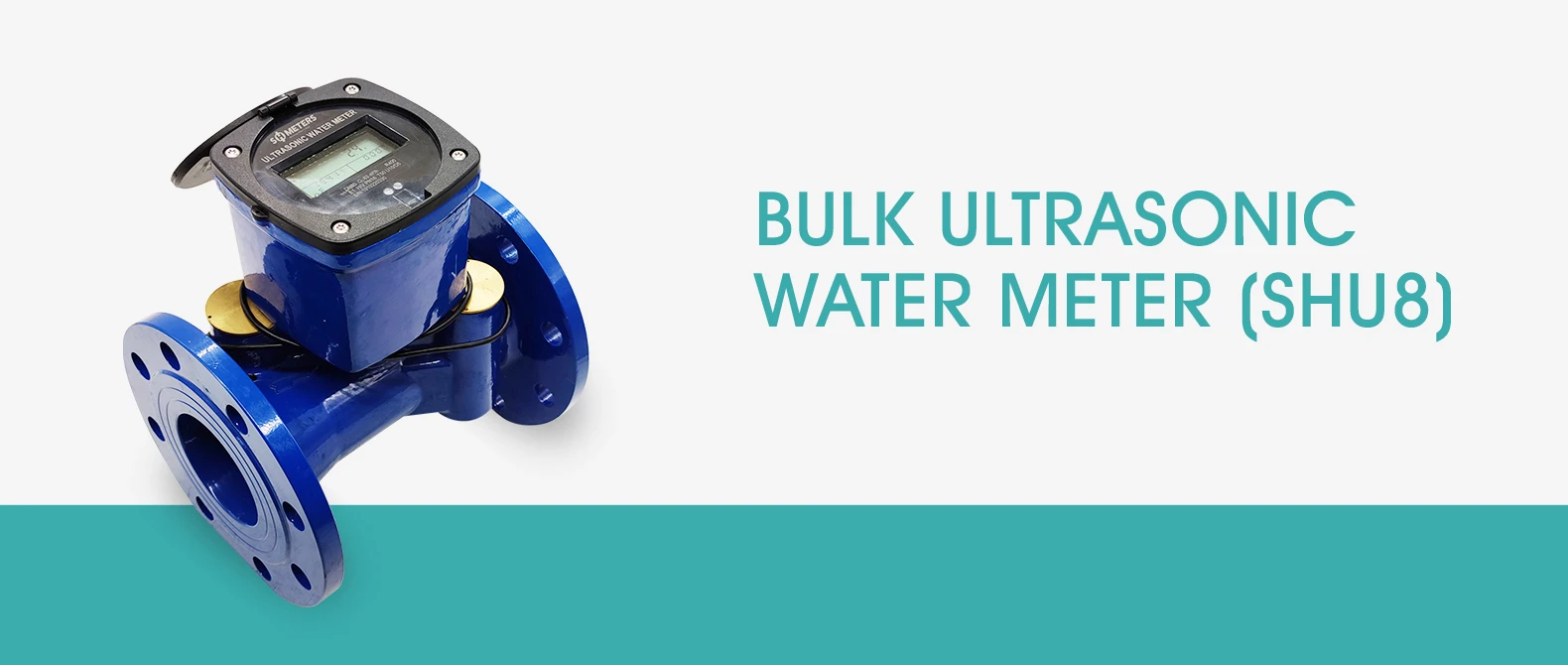

product-1580-670

Se on mittauslaite, joka mittaa, tallentaa ja näyttää jatkuvasti anturin läpi virtaavan veden määrää käyttämällä ultraääniaikaeromenetelmää. Lue tämä opas huolellisesti ennen käyttöä, jotta voit käyttää sitä parhaalla mahdollisella tavalla ja välttää turhia menetyksiä.

Tuotteen ominaisuudet

▲ Väliaineessa olevat epäpuhtaudet, kemikaalit ja magneettiset materiaalit eivät vaikuta siihen;

▲ Alhainen käynnistysnopeus (33L/h), pystyy mittaamaan virtausnopeuden tarkasti;

▲Suuri mittaustaajuus;

▲Virtausnopeus voi olla jopa 100 l/h;

▲ Dynaaminen alue (Q3/Q1) jopa 250:1;

▲ Asennettu mihin tahansa asennusasentoon;

▲Kaksisuuntainen mittaus;

▲ Virhe- ja hälytyskoodien näyttö;

▲ Valinnainen akkulähde;

▲ Materiaali pallografiittivalurauta;

▲ Ei liikkuvia osia, korkea tarkkuus ja vuosien käyttöikä. Virtausanturissa ei ole liikkuvia osia, jolloin vältetään mekaanisten osien instrumentointihäiriöt, jotka voivat johtaa epätarkkoihin mittauksiin pitkäaikaisen kulumisen vuoksi. Suunnittelu kestää myös epäpuhtauksia, mikä tekee siitä tarkastus- ja huoltovapaan;

▲Matala paineen lasku;

▲IP68-suojausluokka voi mukautua useisiin ankariin asennusympäristöihin;

▲ Tukee RS485-tietoliikennettä, pulssilähtöä, GPRS:ää, NB-IOT:ta, LoraWania ja muita tiedonsiirtomenetelmiä.

tekninen parametri

Nimellishalkaisija (mm)	50	65	80	100	125	150	200	250	300
Suurin virtaus Q4 (m³/h)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Nimellisvirtaus Q3 (m³/h)	25	40	63	100	160	250	400	630	1000
Siirtymävirtaus Q2 (m³/h)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
MinimivirtausQ1 (m³/h)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Käynnistysvirtaus (m³/h)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Max virtaus	9999999.9
Käänteinen virtaus	9999999.9
Mittausalue	Q3/Q1, R250 (R400 muokattavissa)
Tarkkuusluokka	Luokka B
Painehäviöluokka	Pienempi tai yhtä suuri kuin 0,063 MPa
Työpaine	1,6 MPa
Lämpötilaluokka	T30
Lämpötila-alue	(5-55) astetta
Ympäristöluokka	Sisätiloissa, luokka B
Sähkömagneettinen luokka	E1 (asuin, kaupallinen, teollisuus)
Virtalähde	Sisäänrakennettu litiumakku DC 3,6V
Akun kesto	＞ 10 vuotta
Asennusasento	Mikä tahansa kulma
Näyttö	LCD, 8 numeroa + lisämerkkejä
Virtausprofiilin herkkyysluokka	U10/D5
Tiedonsiirtoliittymä	RS485 Modbus/ Pulssilähtö/GPRS/NB-IOT/Lorawan
Suojausluokka	IP68
Siedettävä säilytyslämpötila	-20~60 astetta
Staattinen teho	10μA
Käyttövirrankulutus	45μA

mittarin näytön sisältö

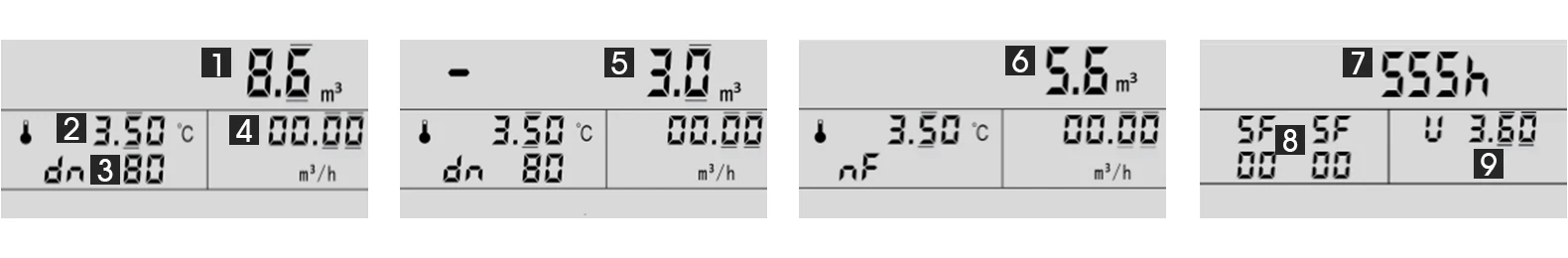

P1: P1:n viimeisessä liitännässä peitä tunnistusalue yli 3 sekunnin ajan päästäksesi P2 ja toista tämä toiminto syöttääksesi P3 , P4

-P1

P2: Historiallisen kuukauden kumulatiivinen virtaus

-P2

P3: Sisäisen virheenkorjauksen ja testauksen kannalta sillä ei ole mitään merkitystä.

P4: Testin tila

-P3

tila	Ei.	Näytön kuvaus
P1	1	Kumulatiivinen virtaus
	2	Lämpötila
	3	Koko
	4	Virtausnopeus
	5	Negatiivinen kumulatiivinen virtaus
	6	Kumulatiivinen nettovirta
	7	Työaika
	8	Anturin tila
	9	Virtajännite
P2	Historiallisen kuukauden kumulatiivinen virtaus
P3	Sisäisen virheenkorjauksen ja testauksen kannalta sillä ei ole mitään merkitystä
P4	1	Kumulatiivinen virtaus
	2	Kerroin
	3	Virtausnopeus
	4	Työaika
