Tuotteen edut
1. Helppo huolto: Suoraluettavien etälähetysvesimittareiden väylät tarvitsee vain kytkeä, mikä vähentää ikäviä johdotuksia, järjestelmän virheenkorjaustehtäviä ja monimutkaisia tehtäviä, kuten johdotuksia ja järjestelmän huoltoa myöhemmän käytön aikana.
2. Värinän esto: Tulosta lukemat suoraan etävesimittarin valitsimesta. Riippumatta siitä, kuinka voimakasta värinää on, dekooderi on staattinen suhteessa merkkipyörään dekoodauksen hetkellä, mikä ei aiheuta mittarin lähtönumeron poikkeamista mittarin valintaarvosta.
3. Mittarissa ei ole virtalähdettä: Elektroniikkayksikkö ei toimi normaalisti. Mittari tai mittari lähettää virran mittariin lukemaan tiedot välittömästi. Valosähköisen suoraluettavan etävesimittarin virrankulutus on 0, ja vikaprosentti on huomattavasti pienempi. Pidempi käyttöikä.
4. Suora lukeminen: Mittarissa on valosähköinen dekooderi, joka voi digitaalisesti koodata valosähköisen suoralukumittarin kellotaulun. Kun luet mittaria, lähetä sähköä suoraan lukevaan etävesimittariin. Saavuttaa "suora lukeminen".
5. Mittarilla on osoite: Pulssimittarilla ei ole mittarin osoitetta. Se on erotettava fyysisillä johdotuksilla. Rakentaminen ja ylläpito ovat erittäin vaikeita. Suoraluettava etävesimittari tunnistetaan yksilöllisellä osoitekoodilla. Vastaavan taulukon tietojen lukeminen osoitekoodin mukaan voi varmistaa tietojen oikeellisuuden.
Bulkkivalurautateollisuuden Woltman-vesimittarien valmistajat

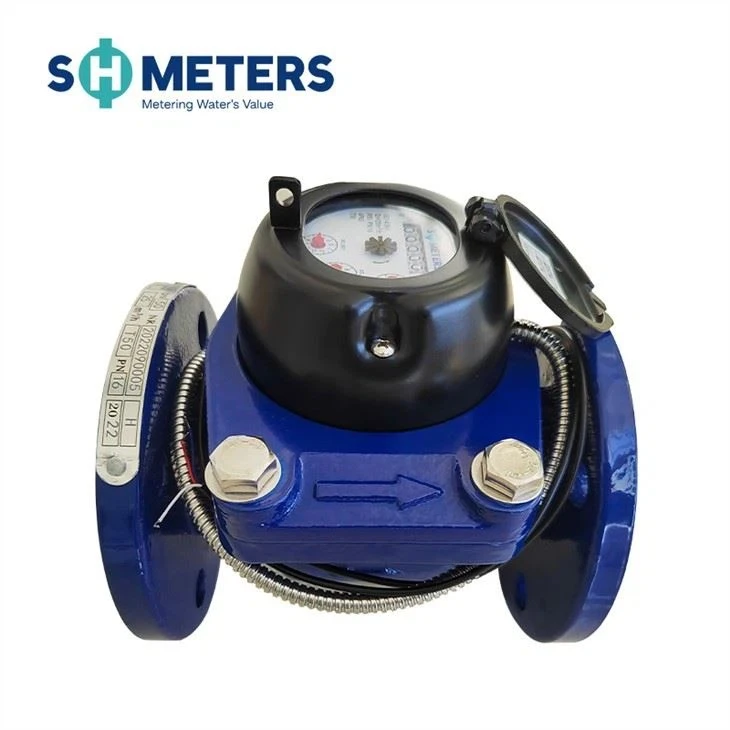

Woltmanin vesimittari
Erittely
Tyyppi: Turbiinivesimittari
Tuotteen nimi: Sprinklerivesimittari
Koko: DN15-DN300
Sovellus: Kasteluvesimittarin virtausmittari
Merkki: SHMeters
Vakio: ISO-4064
Kylmän veden lämpötila: {{0}}.1-50 / Kuuma vesi: 0.1-90
Materiaali: valurauta/pallografiittirauta/SS304/SS316
Paine: pienempi tai yhtä suuri kuin 1.0MPa
Ominaisuudet: korkea suorituskyky
Turndown-suhde: R20
Käyttöpaine: PN16/25.
Tyyppi: Dry Dial
Takuu: 1 vuosi
Veden lämpötila: {{0}},1 astetta ~50 astetta (0,1 astetta ~90 astetta kuumavesimittarille).
Vedenpaine: PN10/16/25
Alkuperä: Kiina, Hebei
Henkilökohtainen tuki: OEM, ODM
Sovellus
Putkilinjan läpi kulkevan kylmän (kuuma) veden määrän mittaaminen. Vesimittaria käytetään kotiin tai asuntoon.
Ominaisuudet
Irrotettava elementtirakenne, helppo asennus ja huoltorekisteri yleiskäyttöön tällä alueella, irrotettava ilman mittarin irrottamista putkistosta.
Kuivakello, Magneettikäyttö herkkä toiminta, pieni painehäviö.
Tyhjiösuljettu rekisteri varmistaa, että kellotaulu pysyy sumuttomana ja pitää lukeman selkeänä pitkäaikaisessa käytössä.
Valitut korkealaatuiset materiaalit takaavat vakaat ja luotettavat ominaisuudet.
Tekniset tiedot ovat kansainvälisen ISO 4064 -standardin mukaisia.
Suurella tarkkuudella.
Tuotetarvikkeita ovat liittimet, suodattimet, liitäntätarvikkeet, putkitarvikkeet, laippa ja suodattimet.
Valinnaiset ominaisuudet.
Muovirekisteri, kuparirekisteri ja täyslasirekisteri.
Tarkkuus: R=luokka b.
Koko: DN50-DN300.
Pakka/Kuuma vesi.
Reed-kytkin vaihtoehto.
Laippastandardit voidaan valita.
360-asteen kierto voidaan valita.
Valurautaa, pallografiittivalurautaa, ruostumatonta terästä, GG25, GG50, SS304 ja SS316 rungot voidaan valita.
Väriä voidaan vaihtaa rungossa ja kannessa.
Tarjoa pulssilähtö.
Toimiva kunto
Veden lämpötila: {{0}},1 astetta -50 astetta (0,1 astetta -90 astetta kuumavesimittarille)
Vedenpaine: PN10/16/25
Suurin sallittu virhe
alemmalla vyöhykkeellä qmin mukaan lukien aina qt: hen asti, mutta ei, on ±5 %
ylemmällä vyöhykkeellä qt mukaan lukien aina qs mukaan lukien on ±2 % (±3 % kuumavesimittarille)
Mitat
Tyyppi | Koko | Pituus | Korkeus | Liitoslaippa | ||
mm | D1 Ulkohalkaisija | D2 Pultin ympyrän halkaisija | Liitospultit (nM) | |||
LX;C-50 | 50 | 200 | 214 | 165 | 125 | 4-M16 |
LXLC-65 | 65 | 200 | 224 | 185 | 145 | 4-M16 |
LXLC-80 | 80 | 225 | 279 | 200 | 160 | 8-M16 |
LXLC-100 | 100 | 250 | 289 | 220 | 180 | 8-M16 |
LXLC-125 | 125 | 250 | 299 | 250 | 210 | 8-M16 |
LXLC-150 | 150 | 300 | 319 | 285 | 240 | 8-M20 |
LXLC-200 | 200 | 350 | 346 | 340 | 295 | {{0}}M20 (1.0DE) |
12-M20 (1,6 MPa) | ||||||
LXLC-250 | 250 | 450 | 434 | 395(1.{2}}MPa) | 350(1,0 MPa) | {{0}}M20 (1,0 MPa) |
405 (1,6 MPa) | 355 (1,6 MPa) | 12-M24 (1,6 MPa) | ||||
LXLC-300 | 300 | 500 | 459 | 445(1.{2}}MPa) | 400 (1,0 MPa) | {{0}}M20 (1,0 MPa) |
460 (1,6 MPa) | 410 (1,6 MPa) | 12-M24 (1,6 MPa) | ||||
Huomautus: Laipan mitat ovat ISO7005-1:1988-standardin mukaiset. Laippastandardit voidaan räätälöidä. Myös erikoistuotteiden tilaukset otetaan vastaan
Painehäviökäyrä
Virtaustekniikan erittely
Nimellinen virtaus | Maksimivirtaus Q4 | Pysyvä virtaus Q3 | Q3/Q1 | Q2/Q1 | Siirtymävirtaus Q2 | Minimivirtaus Q1 | Vähimmäislukumäärä | Maksimi lukema | ||
Täyslasitiiviste | Yhteinen sinetti | Täyslasitiiviste | Yhteinen sinetti | |||||||
DN | m³/h | m³/h | m³ | |||||||
50 | 31.3 | 25 | 50 | 1.6 | 0.8 | 0.5 | 0.0005 | 0.0002 | 999,999 | 999,999 |
4 | 2 | |||||||||
65 | 50 | 40 | 50 | 1.6 | 1.3 | 0.8 | 0.0005 | 0.0002 | 999,999 | 999,999 |
4 | 3.2 | |||||||||
80 | 78.8 | 63 | 50 | 1.6 | 2 | 1.3 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 5 | |||||||||
100 | 125 | 100 | 50 | 1.6 | 3.2 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 8 | |||||||||
125 | 200 | 160 | 50 | 1.6 | 4 | 3.2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 12.8 | |||||||||
150 | 312.5 | 250 | 50 | 1.6 | 8 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 20 | |||||||||
200 | 500 | 400 | 50 | 1.6 | 12.8 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 32 | |||||||||
250 | 787.5 | 630 | 25 | 1.6 | 40.3 | 25.2 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
4 | 100.8 | |||||||||
300 | 1250 | 1000 | 25 | 1.6 | 64 | 40 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
4 | 160 | |||||||||
Kahden Reed-kytkinjärjestelmän käyttökuvaus
Katso alla oleva kaavio kahdesta kielikytkimestä. Kaksi kielikytkintä ohjataan "ON" tai "OFF" vastaavasti magneetilla, joka on asennettu osoittimeen tai vaihteeseen sen ollessa käynnissä rekisterissä, mutta ei koskaan "ON" samaan aikaan, ellei ulkomagneetti hyökkää
Kaksi reed-kytkintä käyttävät kaksi "ON" ja kaksi "OFF" yhdellä osoittimen kierroksella tai vaihteisto tarkoittaa yhtä signaalilähtöä, tämä periaate estää signaalilähdön katoamisen tai ylilaskemisen kytkimien juoksemisen tai putken värinän vuoksi, joten varmistaa signaalilähdön luotettavuuden
Takuu
Kaikille mittareille myönnetään valmistus- ja materiaalivirheiden varalta yhden (1) vuoden takuu hyväksymispäivästä. Tänä aikana havaitut vialliset mittarit tai osat on vaihdettava veloituksetta, kun ne palautetaan SHMetereihin.
