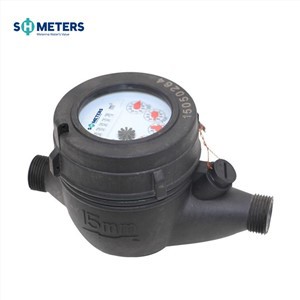

MULTI-JET TYYPPI
Kuivakelloiset messinkiset kuumavesimittarit
Sovellus
Putkilinjan läpi kulkevan kylmän (kuuma) veden määrän mittaaminen. Vesimittaria käytetään kodin, kaupallisen, kunnan, putkiston
ominaisuudet
· Magneettinen käyttö, pienempi siirtovastus.
·Magneettinen suoja ulkoisen magneettikentän suojaamiseen.
·Sinetöity kuivarekisteri varmistaa pitkän ajan selkeän lukemisen.
· Ulkoinen säätölaite.
Lisävarusteet: 2 kpl kytkintä, 2 kpl kytkinmuttereita ja 2 kpl aluslevyjä.
· Korkealla tarkkuudella
· Vaakasuuntaiseen käyttöön
·Tarvikkeita ovat siivilä, pyörivä mäntä, liitäntäwidget, liitin
Valinnaiset ominaisuudet
·Rekisteröi sinetöity tyyppi: Kuiva tyyppi; Puolikuiva tyyppi; Superkuiva tyyppi.
·Tarkkuus: R=80 ; 100; 125; 160;luokka b;luokka c.
· Koko: 15-50 mm.
·Kuuma vesi.
·Takaiskuventtiili.
·Reed-kytkinvaihtoehto.
· Useita pituuksia ja liitäntöjä saatavilla pyynnöstä.
·Kierteen päätyyppi: BSP / NPT.
· Materiaalit: Messinki, Messinkiliitäntä, Messinkimateriaali
·Brass työpaine: PN16 (16bar)
· Tarjoa pulssilähtö / rs485 modbus / langallinen kaukosäädin / pulssinjakaja / pulssin lukunäyttö
Suurin sallittu virhe
·Alemmalla vyöhykkeellä qmin mukaan lukien aina qt:tä lukuun ottamatta on ±5 prosenttia .
·Ylemmällä alueella qt mukaan lukien aina qs:iin asti on ±2 prosenttia; ±3 prosenttia lämminvesimittarille.
Standardien noudattaminen
Tekniset tiedot ovat kansainvälisen ISO 4064 -standardin mukaisia.
Työolot
· Veden lämpötila:0.1 astetta ~90 astetta lämminvesimittarille.
·Vedenpaine: pienempi tai yhtä suuri kuin 1,6 Mpa (16 bar).
Kokonaismitta ja paino
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Koko (tuumaa) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Pituus (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Leveys (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Korkeus (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Kytkentälanka D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Laipan pää |
| Paino (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Tekniset tiedot
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Koko (tuumaa) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Max.lukema (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min.lukema (litra) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max paine (palkki) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Painehäviö | 63 | ||||||
| Max. Lämpötila | T=50/90 | ||||||
| Pulssilähtövaihtoehto | Vmax=24V | ||||||
| Max{0}}mA | |||||||
| Pmax=2W | |||||||
Takuu
Kaikille mittareille myönnetään valmistus- ja materiaalivirheiden varalta yhden (1) vuoden takuu hyväksymispäivästä. Tänä aikana havaitut vialliset mittarit tai osat on vaihdettava veloituksetta, kun ne palautetaan SHMetereihin.
