AMI-JÄRJESTELMÄN JOHDANTO SIMPLE ON SMART…..
Järjestelmän rakennekaavio seuraavasti
· Palvelin lähettää komennot datakeskittimelle verkon kautta;
· Keskitin muuntaa vastaanotetut komennot radiosignaaliksi ja lähettää signaalin vesimittareihin;
· Vesimittarit reagoivat ja suorittavat komennot sen mukaisesti;
· Vesimittarit toimittavat tuloksen tai tiedot takaisin hallintakeskukseen alkuperäisen reitin mukaisesti toimenpiteiden jälkeen.
Palvelu
· Laatutakuu: Vesimittari 1 vuodeksi;
· Tuki asennusoppaaseen ja testaukseen paikan päällä;
· Päivämäärälomake voidaan lähettää helposti toiseen hallintajärjestelmään.

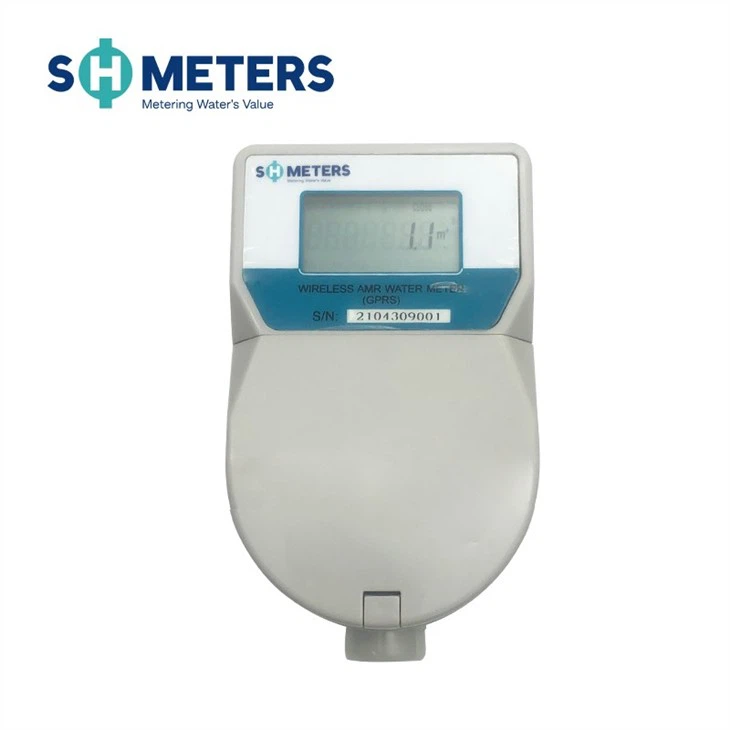

Lyhyt johdanto
Langaton GPRS-vesimittari kuuluu korkean teknologian älykkääseen vesimittariin, joka käyttää edistynyttä langatonta siirtotekniikkaa. Se välittää perinteisen mekaanisen vesimittarin mitatut tiedot pilvipalvelimelle GPRS:n kautta.
GPRS AMR -vesimittari on yhdistelmä langatonta GSM-yhteystekniikkaa ja Internet-pakettikytkentätekniikkaa.
Lukee mittaustiedot automaattisesti langattoman etäverkon kautta ja ohjaa venttiilin sulkeutumista/avaamista, ja pystyy myös siirtämään tiedot back-office-järjestelmään (tietokeskukseen) luettuaan mittarit langattomalla luurinlukijalla.
Vesimittaria käytetään kotiin, puutarhaan, kaupalliseen, yleiseen, rakennukseen, kuntaan
Älykkäässä GPRS-vesimittarissa on turvatiiviste ja venttiiliohjaus, se käyttää akkukäyttöistä, automaattista pulssin lukunäyttöä
ominaisuudet
·Liitäntätapa on kierreliitäntä
· Kosketukseton vesimittari
· Materiaali: Messinkirunko, Messinkiliitäntä
·Tarkkuus: luokka b,r100,r80
·vedenpitävyys: IP68
· Kiinnitys: liitin, Icd-näyttö, pulssilähtö, venttiiliohjaus, siivilä, lukulaite, dataloggeri, sovitin, toimilaite, pohjapöytä, paristokäyttöinen, liitäntäliittimet, kytkin, osoitin, komponentit, kalibraattori, laskuri, rekisteri
·Lukutaajuus: GPRS-vesimittarijärjestelmän lukutila on passiivinen luku. Vesimittarin oletuslukutiheys on 3 päivää. Lukutaajuus 1 kerta päivässä on hyväksyttävä.
·Moduuli automaattisella tiedontallennustoiminnolla, kun virta katkeaa, mikä varmistaa, että tiedot eivät katoa, kun virta katkaistaan.
· GPRS-siirtotilan käyttäminen, joka voi laajentaa viestintää huomattavasti.
· Moduuli käyttää syvän lepotilan suunnittelua, ja se pystyy sulkemaan langattoman moduulin kokonaan syvän lepotilan aikana (ei toimi yöaikaan), mikä auttaa merkittävästi vähentämään tehohäviötä;
·Laaja alueverkko, ei asennusetäisyyttä ja vesimittarin määrärajoitusta.
Sovellus
GPRS-järjestelmä soveltuu hajallaan olevien ympäristöjen, kuten maaseudun asuin-, tehdas-, kastelu- ja muiden teollisuudenalojen, asennukseen.
Työprosessi
GPRS-vesimittari lähettää tiedot ja vastaanottaa komennon vesimittarista 2g signaalin kautta alustalle.
Ohjelmiston edut
1. Yksinkertainen asennus, asennustapa on sama kuin mekaaninen vesimittari, johdotusta ei tarvita;
2. Signaalin lähetys on vakaa ilman, että viestintäetäisyys vaikuttaa siihen.
3. Lyhyt online-aika, se menee verkkoon 30S: lle akkujen käyttöiän varmistamiseksi.
Mittaviivapiirros
Ääriviivan ulottuvuus
| Nimellinen halkaisija | Pituus L | Pituus L1 | LeveysB | Korkeus H1 |
Korkeus H2 |
Yhdistävä lanka | |
| mm | d | D | |||||
| 15 | 258 | 165 | 90 | 112 | 184 | R1/2 | G3/4B |
| 20 | 299 | 195 | 90 | 112 | 184 | R3/4 | G1B |
| 25 | 345 | 225 | 90 | 114 | R1 | G1 1/4B | |
Tekninen parametri
| Tuote | Yksikkö | Yksityiskohdat | ||
| Nimellinen halkaisija | mm | 15 | 20 | 25 |
| Q3/Q1 | R80 | |||
| Ylikuormitettu virtaus (Q4) | m³/h | 3.125 | 5 | 7.875 |
| Nimellinen virtaus (Q3) | m³/h | 2.5 | 4 | 6.3 |
| Siirtymävirtaus (Q2) | m³/h | 0.05 | 0.08 | 0.13 |
| Minimivirtaus (Q1) | m³/h | 0.031 | 0.05 | 0.08 |
| Tarkkuusluokka | Luokka B | |||
| Maksimiilmaisin | m³ | 999999.9 | ||
| Lämpötilaluokka | T30 | |||
| Paineluokka | KARTTA 10 | |||
| Painehäviöluokka | ΔP63 | |||
| Flow-esitiedoston herkkyysluokka | U10/D5 | |||
| Ympäristöluokka | Luokka B | |||
| Sähkömagneettinen ympäristöluokka | E1 | |||
| Virtalähde | 2.1V-3.6V | |||
Vertaa
KAUKOVESIMITTARIEN VERTAILUTAULUKKO
| ENNAKKOMAKSUT | LORA | GPRS | HUOM-IOT | |
| Sävellys |
Ennakkomaksullinen vesimittari IC-kortti Kortinlukija Ohjelmisto |
Lora vesimittari Konsentraattori Toistin Palvelualusta |
GPRS vesimittari Palvelualusta |
NB-IOT vesimittari NB-IOT vaihteisto tukiasema Palvelualusta |
| Viestintäbändi | Ei mitään |
470-510Mhz 865-868Mhz |
GSM850/EGSM900 | CDMA1X800E/EGSM900 |
| Etu | Siirrä tietoja IC-kortin kautta, lataa tarkasti Asenna ja käytä helposti | LAN-lähetystiedot, pieni teho, soveltuu intensiiviseen asennukseen, reaaliaikaiseen lukemisen valvontaan | Laaja alueverkko, tiedonsiirto ilman etäisyysrajoitusta, yksinkertainen asennus ja virheenkorjaus, alhaiset näytetilauskustannukset. | Laaja kattavuus, alhainen virrankulutus, alhaiset kustannukset ja hitaampi nopeus. |
| Rajoitukset | Ohjelmiston erillistä versiota voidaan lukea ja hallita vain määrätyllä tietokoneella. Varmuuskopioi käyttäjätiedot, kun vaihdat tietokoneen. | Suuremmat vaikutukset esteillä ja rajoitetulla viestintäetäisyydellä (jopa 1 km). Paikan päällä tehtävä virheenkorjaus on raskasta työtaakkaa | Toisinaan datapaketteja katoaa, lähetysnopeus on korkea ja virrankulutus on suhteellisen korkea. | Tällä hetkellä NB-teknologia ei ole täysin kypsä ja tukiasemien peitto on alhainen. |
| Akun kapasiteetti | yli 6 vuotta | yli 6 vuotta | yli 6 vuotta | yli 6 vuotta |
| Ohjelmistomaksu | Vapaa | Vapaa | Vapaa | Vapaa |
| Kustannus | Lähes ilman käyttökustannuksia | Keskittäjien sähkö- ja virtausmaksut | Mobiilidataliikennemaksu 2g dataliikennettä vesimittarissa | Mobiilidataliikennemaksu 2g dataliikennettä vesimittarissa |
| välttämätön osa näyteostoa |
Ennakkomaksullinen vesimittari IC-kortti Kortinlukija |
Lora vesimittari Konsentraattori |
GPRS vesimittari | NB-IOT vesimittari |
| Ohjelmisto | Itsenäinen sovellus | B/S Pilvinen palvelualusta | B/S Pilvinen palvelualusta | B/S Pilvinen palvelualusta |
| Ohjelmisto yhteensopiva | JOO | JOO | JOO | JOO |
FAQ
Usein Kysytyt Kysymykset
Vesimittari
1. Kuinka pitkä akun käyttöikä on?
Käyttämällä ER26500-akkua, jonka kapasiteetti on jopa 9000 mAh ja mittarin lukemista kerran päivässä, akun käyttöikä voi olla 8 vuotta.
2. Vedenpitävyysluokitus?
Tämä vesimittari käyttää täysin kapseloitua ja suljettua tekniikkaa. Se käyttää silikonia piirilevyosan pakkaamiseen, ja akun pistoke ja pistorasia on myös suljettu IP68-suojauksen saavuttamiseksi.
3. Voiko tuotteesi kulkea veden alla?
Tämä tuote voidaan liottaa veteen, mutta vedessä liotus vaikuttaa signaalinsiirron vakauteen, koska se vaikuttaa suuresti signaalin siirtoon vedessä
4. Jos venttiiliä ei voi sulkea tai avata, miten se voidaan löytää ja käsitellä?
Jos putkeen virtaava hiekka ja sora tukkivat venttiilin, vesimittarin ohjelma yrittää suorittaa on-off-venttiilitoiminnon 40 sekunnin sisällä.
Jos venttiiliä ei voida kytkeä normaalisti, vesimittari luopuu käskystä ja palauttaa vikatiedot alustalle.
Lavalla voit helposti tarkastella vesimittarin asiaankuuluvia tietoja.
Ennakkomyynti ja huoltopalvelu
1. Ennakkomyyntipalvelu
Potilaan tuotteen esittely.
AMR-järjestelmän esittely.
Projektitapauksen esittely.
Tue näytetilausta.
2. Myynnin jälkeinen palvelu
Asennusohjeet, mukaan lukien ohjelmisto-osa ja vesimittarin osa;
Tukitiedot kolmannelle hallintajärjestelmälle;
Asennuksen valvonta, paikan päällä tapahtuva virheenkorjaus ja mainontakoulutus;
Säilytä pitkäaikaista seurantaa ja huoltoa myös takuuajan jälkeen
Viestintä- ja palvelualusta
1. Tarvitseeko langaton GPRS-vesimittari rikastimen vai keräimen?
Ei, koska langaton GPRS-vesimittari käyttää tiedonsiirtoon olemassa olevaa GPRS-viestintätornia, joka on samanlainen kuin matkapuhelimen signaalin siirto.
2. Mitä tietoja alusta voi kerätä vesimittarista?
Tällä hetkellä alustamme voi kerätä kumulatiivisen virtauksen, akun jännitteen ja latausajan vesimittariin
3. Miten keskitin välittää dataa?
Keskitin tarvitsee 220 V virtalähteen ja käyttää GPRS:ää tiedon siirtämiseen PC-alustalle.
4. Entä lähetysetäisyys?
GPRS-vesimittarin lataamiin tietoihin ei vaikuta GPRS-signaalin alla oleva etäisyys.
5. Mistä tietää, että vesimittari on viallinen eikä palautettavia tietoja ole?
Ensin voimme tarkistaa alustan hälytystoiminnon nähdäksemme, onko vesimittarilla palautettu tietoja, ja sitten tarkistaa asennusympäristöstä, onko siinä ilmeisiä vaurioita, ja voimme aktiivisesti laukaista vesimittarin kytkeytymään online-tilaan. .
6. Onko alusta ilmainen? Voinko maksaa etukäteen?
Se on ilmainen, ja ylläpitäjä voi veloittaa summan etukäteen
Määritä käyttäjätietotiedostot jokaiselle alustan käyttäjälle
Yhden (1) vuoden kuluessa hyväksymispäivästä taataan, että kaikkien mittarien toimintaperiaatteet ja materiaalit ovat virheettömiä. Tänä aikana löydetyt vialliset instrumentit tai osat tulee vaihtaa maksutta, kun ne palautetaan SHMetersille.
